弐号機 / ゼーベック電池 / の製作                          ホームに戻る


主題:ゼーベック効果による発電装置
副題1:ペルチェ素子による温度差発電
副題2:ゼーベック電池
最終更新日2013年9月25日
Last update 9,1,2000

株式会社レック制御


★ ペルチェ素子を使って、ゼーベック電池を作るホームページです。 ★
★ ダイレクトに
「火」を使います。熱湯と氷水は使いません。特許出願中


キーワード                               ホームに戻る


弐号機の / 効率 / を考える

    弐号機にヒートシンクを付けて / 効率 / を考える(自然空冷式)

    弐号機にラジエターを付けて / 効率 / を考える(強制空冷式)

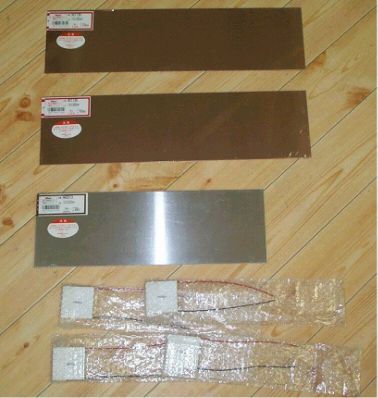

@今回用意した物は、100mm×365mm×1.0mmの銅板 2枚、100mm×300mm×2.0mmのアルミ板を1枚、

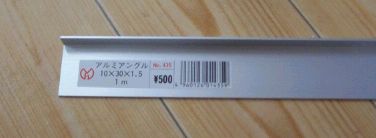

 10mm×30mm×1.5mmのアルミアングルを1m、ペルチェ素子(S.I.S.製T150−60−127型)を12枚、半田とシリコングリスを各1個。

その他 金鋸、電気ドリル、半田ごて(100Wは必要)、M3ボルト・ナット、など。

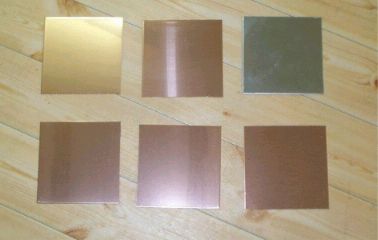

A銅板5枚、アルミ板1枚を100mm角に切る。アルミアングルも長さ100mmで切る。

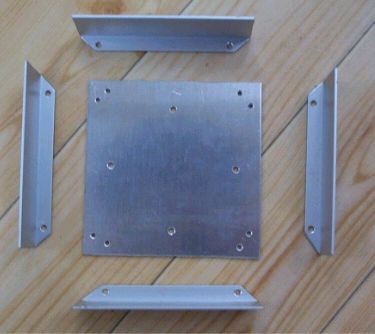

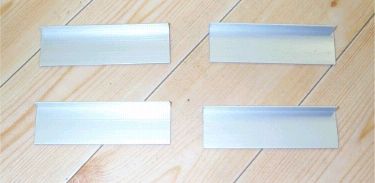

Bアルミアングルは角を落とす。アルミ板は穴加工を施して、ビス止めする。スカート部分はこれで完成。

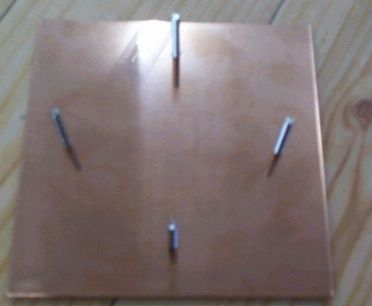

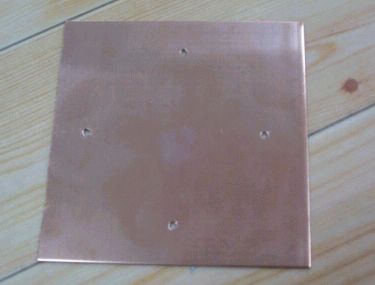

C銅板に3mmタップ穴を施して、首下40mmのM3ボルトを通す。

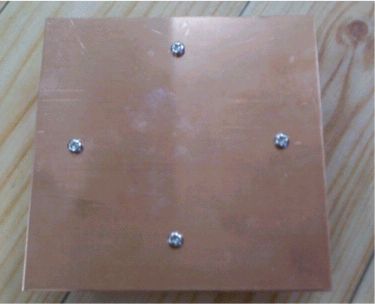

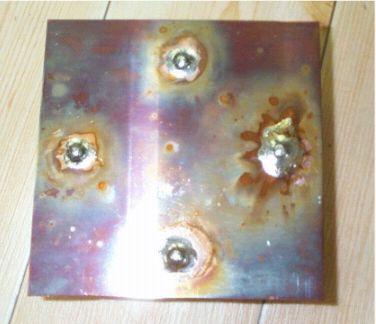

Dボルトの頭は半田付けしておく。(防水になる)

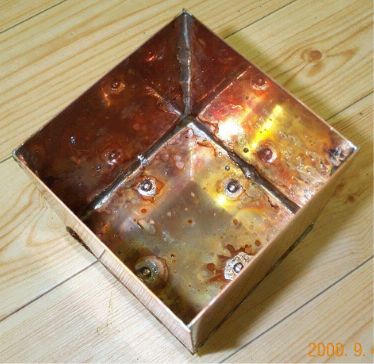

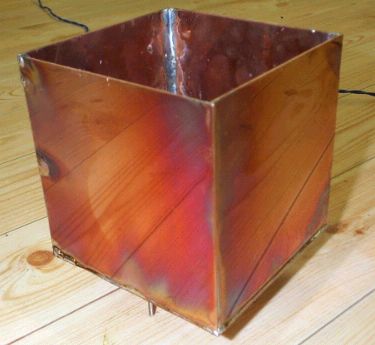

E銅板を図のように半田付けする。

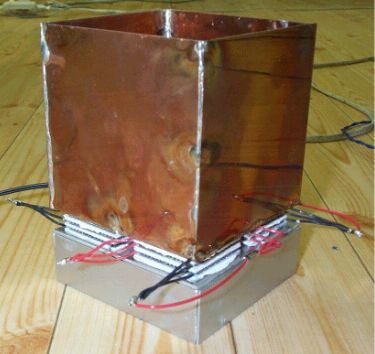

F銅板側にペルチェ素子を3段4組で並べる。ペルチェ素子の表面には、全てシリコングリスを塗り、熱伝導を良くしておく。

                         ↑スカートを取り付けM3ナットで締め付ける。
                          ただし、締めすぎるとペルチェ素子が割れてしまうので加減する。
配線は、3段部分を並列にし、それを4組直列接続にする。
これで完成。

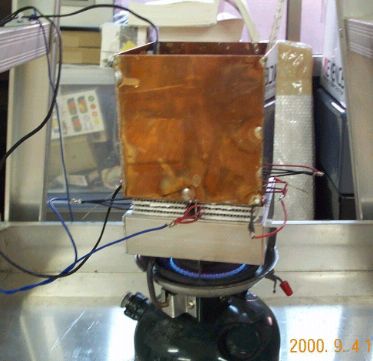

G水を800cc入れて、バーナーを点火します。(微弱な炎)

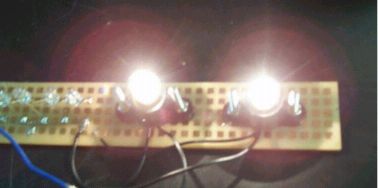

H発生電力がLED5個では補えなかったので、電球(3.6V150mA 2個を並列)を負荷とします。

点火後数十秒で、明るく電球が光り出します。

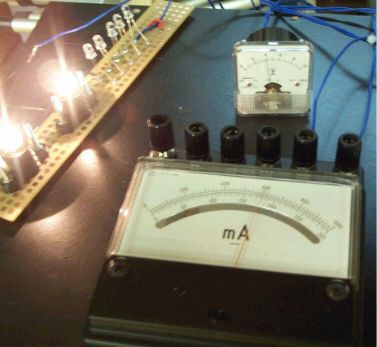

I4V600mAを示しています。



キーワードに戻る


弐号機の/ 効率 / を考える                              キーワードに戻る

壱号機と同様に、100ccのホワイトガソリンを燃焼させ、効率を測定します。
壱号機の実験は火力が「小」でしたので、今回も「小」です。

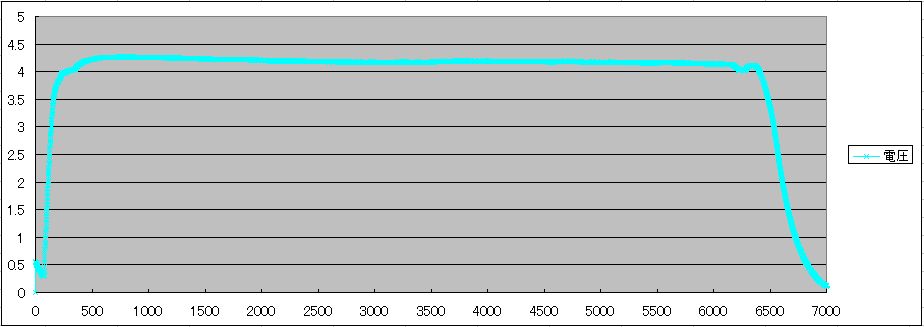

@エクセルで実験結果を見る。

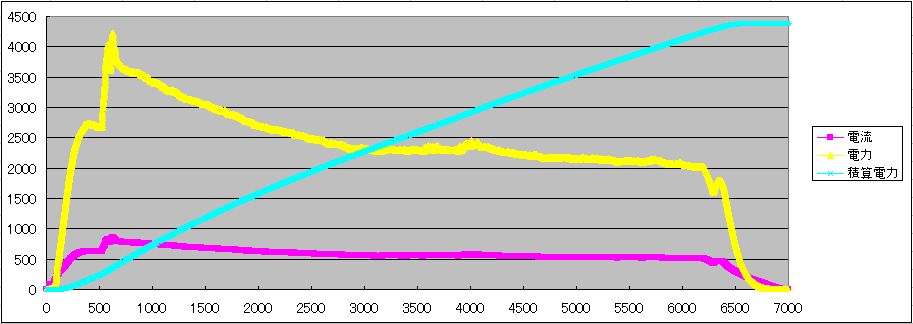

電流は約800〜500mA、電力は、約4000〜2200mW、積算電力は4400mWhです。

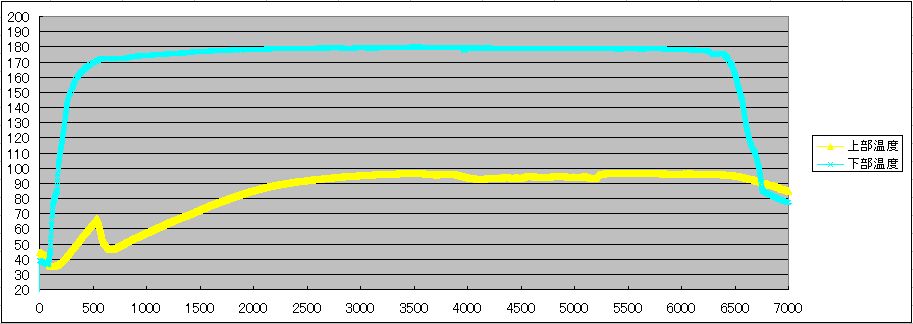

上部温度は約96℃、下部温度は約180℃で、温度差は84℃です。




100ccの燃料は、1.17KWhの電力を生みます。
(詳細は 壱号機の / 効率 / を考える を参照してください。)

今回は4400mWh取り出せたので、
0.376%の効率。となります。
壱号機が0.212%だったので77%改善できた事になります。


キーワードに戻る


弐号機にヒートシンクを付けて/ 効率 / を考える                  キーワードに戻る

ヒートシンクで冷却部の温度を下げ、効率の改善を見てみましょう。(自然空冷式)
冷却部は100mm×100mmの開口部があり、手持ちのヒートシンクが120mm×120mmしかなかったので、
これを強引に使用してみます。

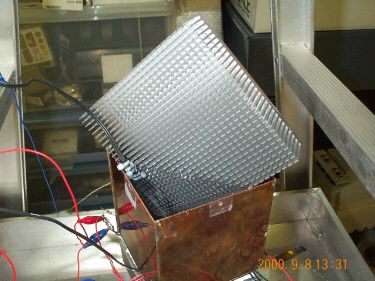

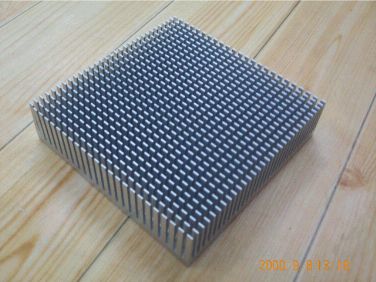

↓120×120×30mm(ASK30120W)ヒートシンク     ↓みっともないけど、ヒートシンクのほうが大きいのでとりあえず斜めにして入れる。

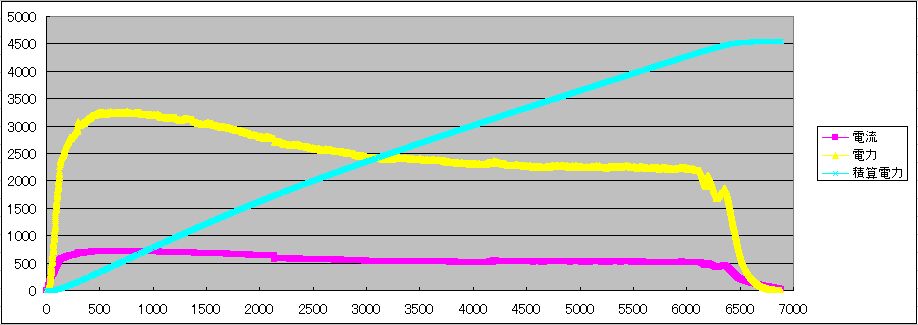

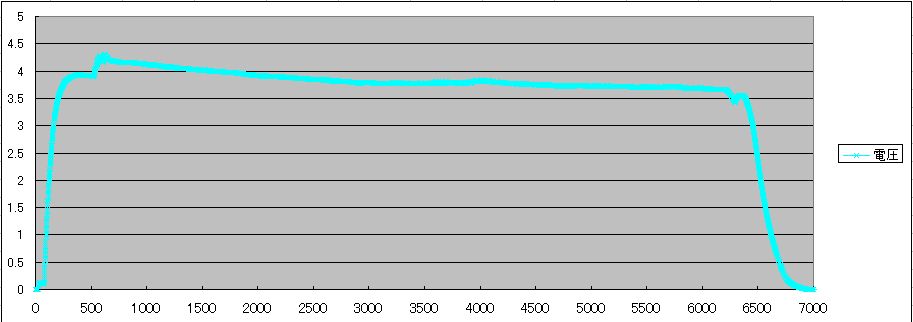

100ccの燃料で実験した結果は、

電流は約750〜500mA、電力は、約3300〜2300mW、積算電力は4550mWhです。


上部温度は約96℃、下部温度は約180℃で、温度差は84℃です。



100ccの燃料は、1.17KWhの電力を生みます。
(詳細は 壱号機の / 効率 / を考える を参照してください。)

今回は4550mWh取り出せたので、
0.389%の効率。となります。
ヒートシンクが無い場合が0.376%だったので、たいして改善されていません。
感覚的にはもう少し改善されるかとも思いましたが...。


キーワードに戻る


弐号機にラジエターを付けて/ 効率 / を考える                  キーワードに戻る

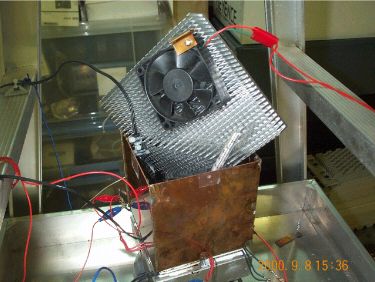

ラジエター(ヒートシンク+ファン)で冷却部の温度を下げ、効率の改善を見てみましょう。(強制空冷式)
冷却部は100mm×100mmの開口部があり、手持ちのヒートシンクが120mm×120mmしかなかったので、
これを強引に使用してみます。
ファンは24V45mA(1.08W)の電力を消費します。

↓120×120×30mm(ASK30120W)ヒートシンク     ↓みっともないけど、ヒートシンクのほうが大きいのでとりあえず斜めにして入れる。

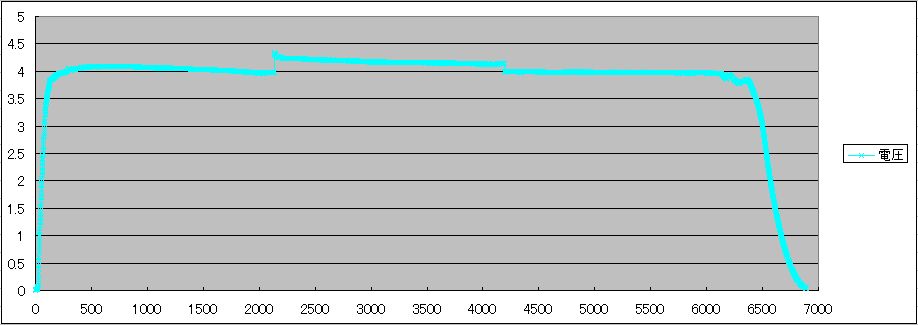

100ccの燃料で実験した結果は、

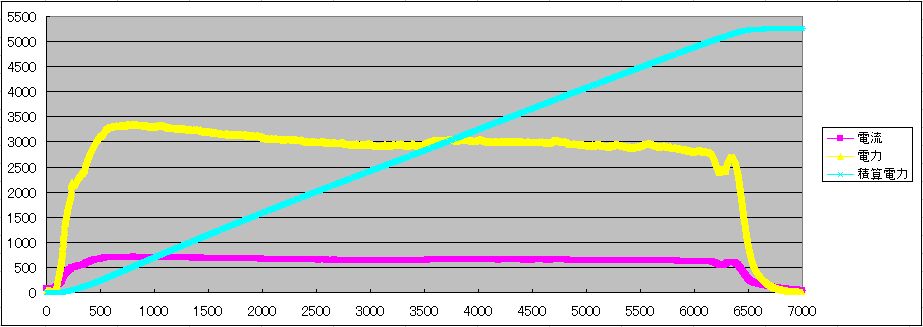

電流は約650mA、電力は、約3000mW、積算電力は5260mWhです。

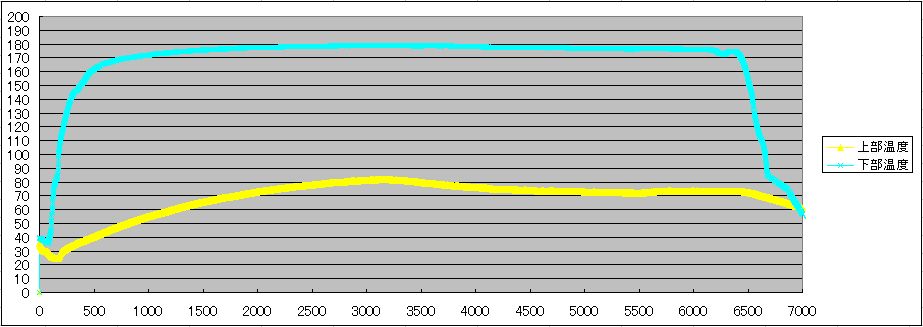

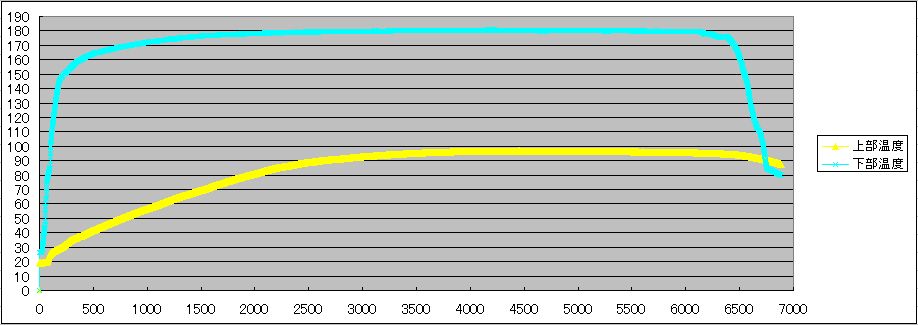

上部温度は約76℃、下部温度は約178℃で、温度差は102℃です。

100ccの燃料は、1.17KWhの電力を生みます。
(詳細は 壱号機の / 効率 / を考える を参照してください。)

今回は5260mWh取り出せたので、
0.45%の効率。となります。
しかし、ファンが1.08W消費するので、実運転時間はグラフから6300秒で、
これを元に計算すると1890mWhを消費したことになります。
したがって差は、3370mWh(効率0.29%)になってしまい、期待した効果は得られなかったことになります。
